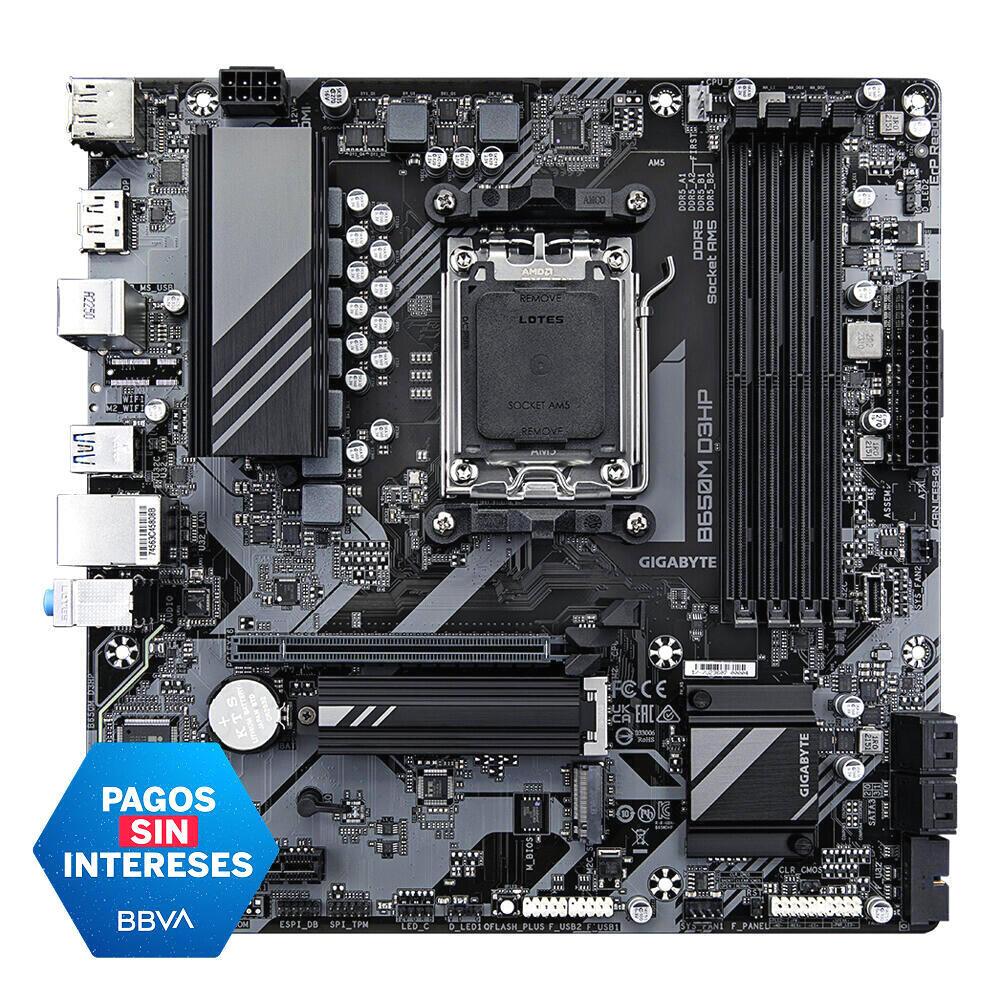

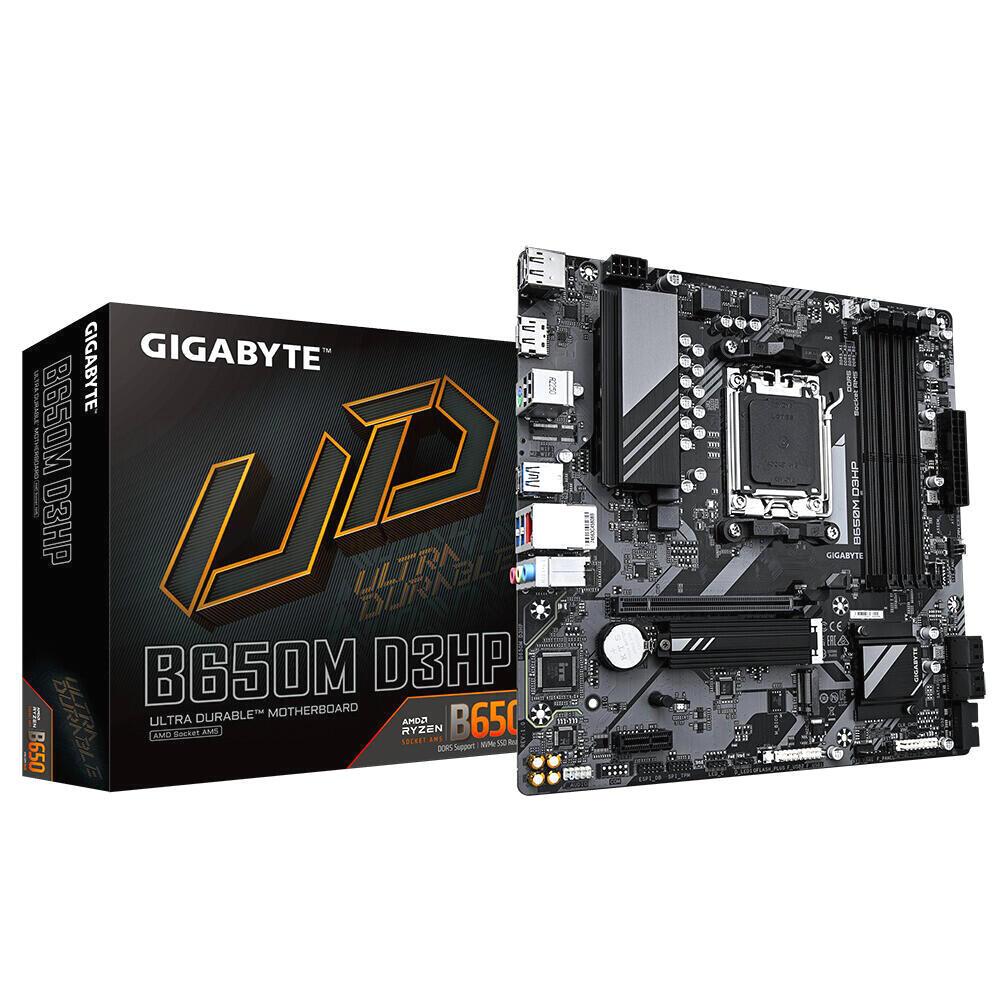

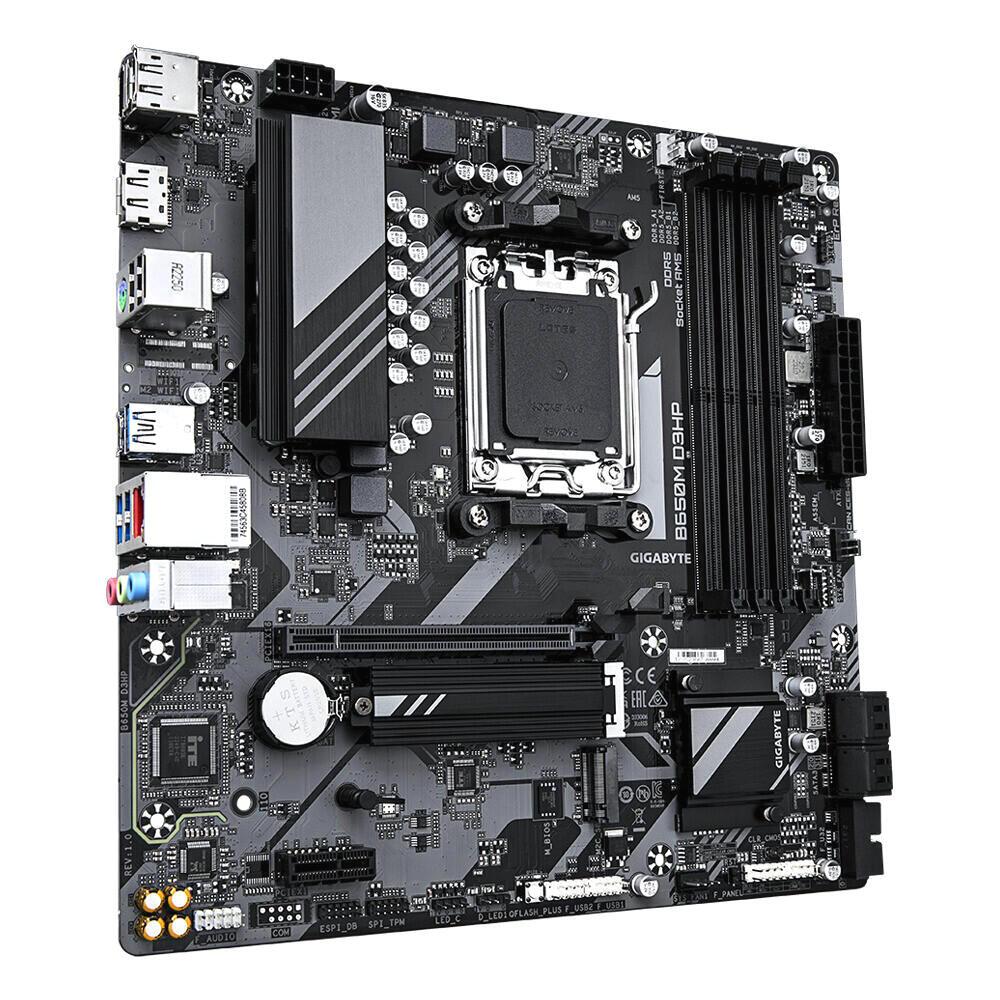

Placa Madre Gigabyte B650M D3HP

La placa base micro-ATX GIGABYTE B650M D3HP (rev. 1.x) cuenta con chipset AMD B650 y socket AM5, optimizada para procesadores Ryzen™ 7000, 8000 y 9000. Su diseño Ultra Durable con VRM digital de 5+2+2 fases garantiza alimentación estable y rendimiento a largo plazo. Ofrece soporte para memoria DDR5 con perfiles AMD EXPO™ e Intel® XMP, almacenamiento superrápido PCIe 4.0, red 2.5 GbE y un sistema de audio Hi-Fi de alta fidelidad. Además, incorpora innovaciones de refrigeración Smart Fan 6 y utilidades como Q-Flash Plus y RGB Fusion para una experiencia de montaje y personalización sencilla.

Características principales

Socket AM5 compatible con AMD Ryzen™ 7000 / 8000 / 9000 Series Procesadores

VRM digital de 5+2+2 fases con MOSFETs de baja RDS(on) para entrega de potencia precisa

Cuatro ranuras SMD DDR5 con soporte AMD EXPO™ e Intel® XMP (overclocking hasta 8000+ MHz)

Dos conectores M.2 PCIe 4.0 x4 con mecanismo EZ-Latch para instalación rápida

Una ranura PCIe 4.0 x16 con EZ-Latch para tarjetas gráficas

LAN 2.5 GbE para conexiones de red de alta velocidad

Salidas de video HDMI y DisplayPort integradas

USB 3.2 Gen1 Tipo-C frontal y múltiples puertos USB 3.2 Gen1 traseros

Audio Hi-Fi de 8 canales con condensadores de alta gama y barrera de ruido Audio Noise Guard

Smart Fan 6 con tres cabezales PWM/DC, múltiples sensores térmicos, modos Dual Curve y función Fan Stop

Q-Flash Plus para actualizar BIOS sin necesidad de CPU, memoria ni tarjeta gráfica

RGB Fusion con dos cabezales Addressable RGB y un cabezal RGB estándar

GIGABYTE Control Center: software unificado para monitorizar y ajustar funciones del sistema

Cuatro puertos SATA 6 Gb/s para unidades tradicionales y sistemas RAID posibles

Especificaciones técnicas

Procesador y Chipset
Socket AM5, compatible con AMD Ryzen™ 7000 / 8000 / 9000 Series

Chipset AMD B650

Memoria
4 × DDR5 DIMM sockets, hasta 256 GB (64 GB por DIMM)

Arquitectura de doble canal

Soporte para módulos no-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16

Velocidades admitidas: DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 MT/s

Soporte para perfiles AMD EXPO™ y Intel® XMP

Gráfica integrada
Procesador de gráficos AMD Radeon™ integrado

2 × DisplayPort 1.4 (hasta 3840×2160@144 Hz)

1 × HDMI 2.1 (hasta 4096×2160@60 Hz)

Soporte para hasta triple pantalla simultánea

Audio
Codec Realtek® High Definition Audio

Salida configurable a 2/4/5.1/7.1 canales vía software

Condensadores de audio de alta gama y barrera Audio Noise Guard

LAN
Controladora Realtek® 2.5 GbE LAN (2.5 Gbps / 1 Gbps / 100 Mbps)

Zócalos de expansión
1 × PCIe 4.0 x16 (directo al CPU; x16/x8/x4 según modelo de Ryzen)

1 × PCIe 3.0 x1

Almacenamiento
1 × M.2 (M2A_CPU, Socket 3, M key, tipo 2280/2580) PCIe 4.0 x4/x2 (vía CPU)

1 × M.2 (M2C_SB, Socket 3, M key, tipo 22110/2280) PCIe 4.0 x4/x2 (vía chipset)

4 × SATA 6 Gb/s

Soporte RAID 0/1/10 para NVMe y SATA

USB
CPU

1 × USB Type-C® (USB 3.2 Gen1) trasero

1 × USB 3.2 Gen1 trasero

1 × USB 2.0/1.1 trasero

Chipset

2 × USB 3.2 Gen1 traseros

1 × USB Type-C® (USB 3.2 Gen1) interno

2 × USB 3.2 Gen1 internos

5 × USB 2.0/1.1 (1 trasero, 4 internos)

Conectores internos
1 × ATX 24-pin

1 × ATX 12V 8-pin

1 × CPU fan

2 × System fan

2 × Addressable LED strip

1 × RGB LED strip

2 × M.2 Socket 3

4 × SATA 6 Gb/s

1 × Front panel header

1 × Front panel audio header

1 × USB Type-C® header (USB 3.2 Gen1)

1 × USB 3.2 Gen1 header

2 × USB 2.0/1.1 headers

1 × TPM header (para módulo GC-TPM2.0 SPI)

1 × Q-Flash Plus button

1 × Reset jumper

1 × Clear CMOS jumper

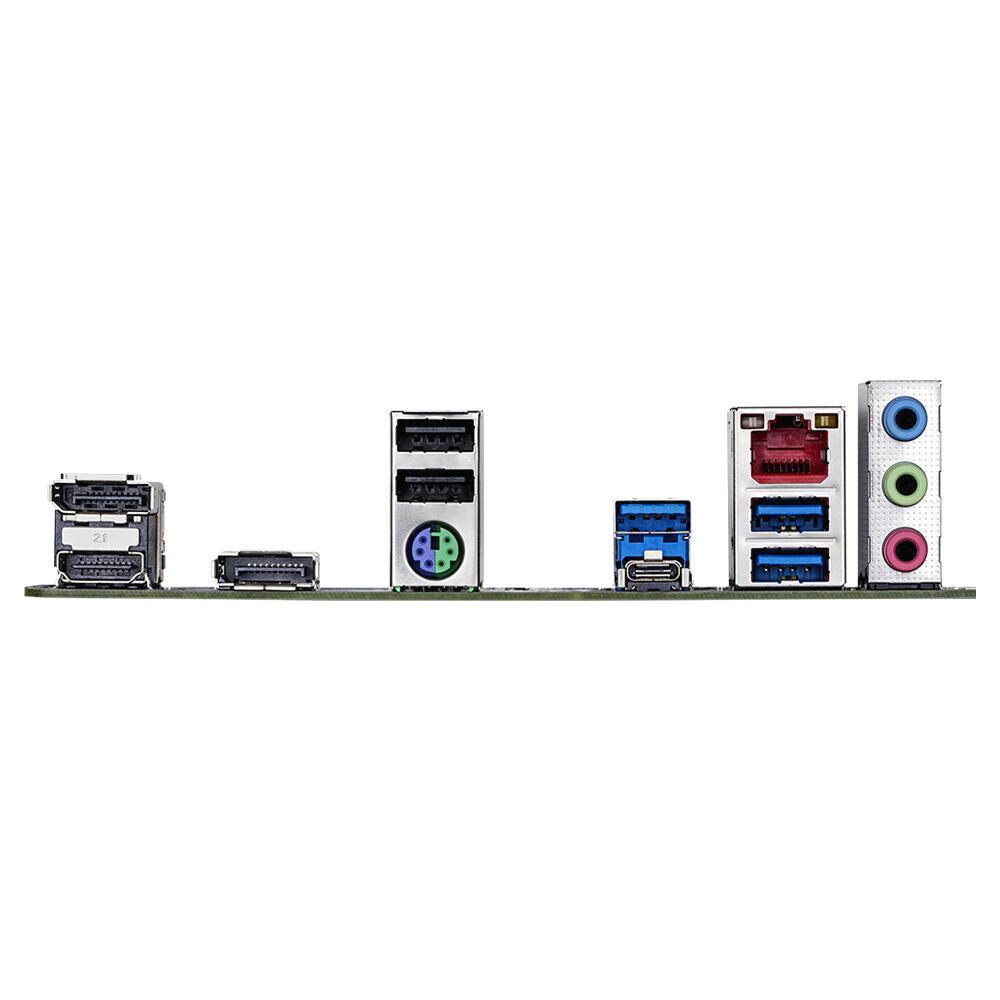

Panel trasero
1 × PS/2 combo (teclado/ratón)

1 × USB Type-C® (USB 3.2 Gen1)

3 × USB 3.2 Gen1

2 × USB 2.0/1.1

1 × HDMI 2.1

2 × DisplayPort 1.4

1 × RJ-45 2.5 GbE

3 × jacks de audio

Controlador I/O y Monitorización
Controlador iTE® I/O

Detección de voltaje y temperatura

Monitor de velocidad de ventiladores y advertencia de fallo

Control de velocidad de ventiladores (PWM/DC)

BIOS y firmware
1 × 256 Mbit Flash AMI UEFI BIOS

Funciones PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7, ACPI 5.0

Soporte Q-Flash y Q-Flash Plus

Software y utilidades
GIGABYTE Control Center (GCC)

Norton™ Internet Security (OEM)

Software de gestión de ancho de banda LAN

Sistema operativo
Windows 11 64-bit

Windows 10 64-bit

Formato
Micro ATX (24.4 cm × 24.4 cm)
